斗式提升機

時間:2013-02-22 09:57:01 點擊次數:3617

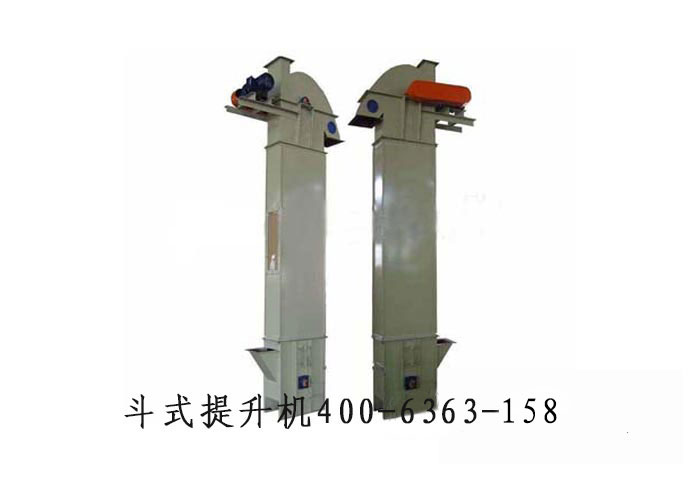

一、TH系列斗提

斗式提升機

、工作原理

　　TH系列斗式提升機用于垂直輸送各種粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料

，是一種圓環鏈斗提，采用混合式或重力卸料

，挖取式裝料;牽引件用優質合金鋼高度圓環鏈;中部機殼分單

、雙通道兩種形式為機內重錘箱恒力自動張緊，鏈輪采用可換輪緣組合式結構

。

、設備優勢

　　TH系列提升機使用壽命長，輪緣更換工作簡便

，下部采用重力自動張緊裝置

，能保持恒定的張緊力

，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性

，能夠有效地保護下部軸等部件;適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀

、粒狀、小塊狀的底磨琢性物料

，且物料溫度在250℃以下

，如煤、水泥

、碎石

、砂子、化肥

、糧食等。

、技術參數

提升機型號	TH200	TH250	TH315	TH400	TH630
料斗形式	SH	SH	SH	SH	SH
輸送量/（m3/h）	28	48	60	92	185
斗寬/mm	200	250	315	400	630
斗容/L	2.4	4.6	6.0	9.5	23.6
斗距/mm	500	500	512	512	688
鏈條圓鋼（直徑x節距）/mm	14x50	14x50	18x64	18x64	22x86
鏈條破斷載荷/kN	190	190	320	320	480
料斗運行速度/（m/s）	1.2	1.2	1.4	1.4	1.5
傳動鏈輪節圓直徑/mm	365	520	630	710	900
主軸轉速/（r/min）	63.22	44.11	42.5	37.6	31.8
輸送物料最大粒度/mm	25	30	35	40	60

二

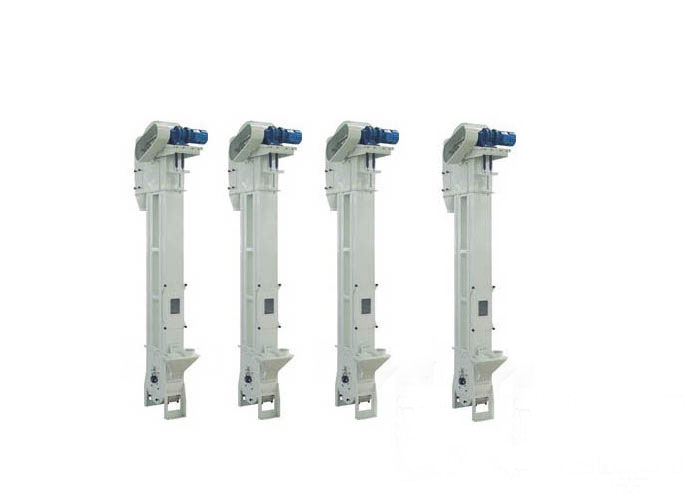

、TD,D系列提升機

、設備簡介

　　TD系列垂直提升機適用于垂直輸送粉狀

、粒狀

、及小塊狀的磨吸性較小的散狀物料，如糧食

、煤、水泥

、碎礦石等，提升高度高為40m;嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造

，目前國內常用的均為垂直式。

、設備特點

　　2.1

、設備結構簡單，運行平穩

，挖取式裝料

，離心重力式卸料，物料溫度不超過60℃;

　　2.2

、TD系列斗式提升機與傳統D型相比

，輸送效率高、料斗形式多

，應優先選用;有四種料斗

，即：Q型(淺斗)、H型(弧底斗)

、ZD型(中深斗)

、SD型(深斗);

　　2.3、提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀

、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少;

　　2.4、驅動功率小,采用流入式喂料

、誘導式卸料

、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少;

　　2.5、使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象

，本機在設計時保證物料在喂料

、卸料時少有撒落,減少了機械磨損;

　　2.6、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時

。

、基本結構

　　TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤

、砂

、焦末、水泥

、碎礦石等

。傳動裝置配有YZ型減速器ZQ(或YY)型減速器，YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺

、聯軸器等,使結構緊湊

、重量輕,而且其內部帶有異型輥逆止器，逆止可靠

，具有噪音低，運轉平穩

，并隨主軸浮動，可消除安裝應力等優勢

。

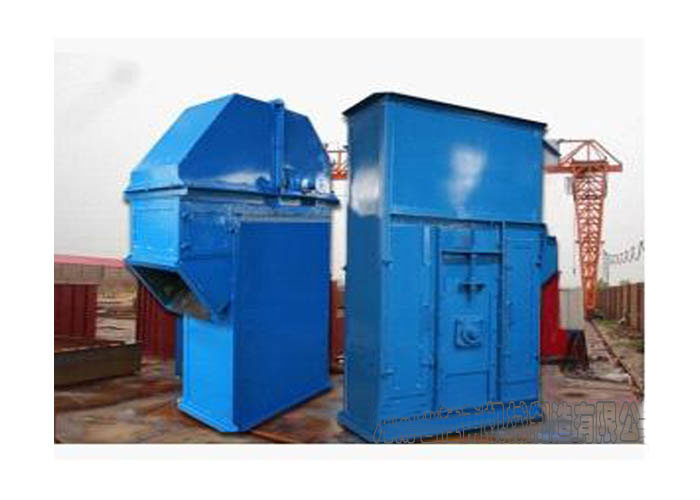

三、TB系列斗式提升機

提升機

、設備簡介

　　TB系列垂直斗提機采用板式套筒滾子鏈為牽引構件，料斗固定在鏈板上并連續布置

，用流入式裝載，低速重載卸料的斗提機;本機適用于輸送中等及大塊狀的

、易碎的和磨琢性的堆積密度小于2t/m3的物料，物料溫度不超過2500C，如塊煤

、礦石

、卵石

、焦碳等。

、用途及特點

　　垂直斗式提升機廣泛用于礦山

、冶金

、建材、煤炭

、水電等部門垂直提升塊狀

、粒狀

、粉狀漫壓不超過250℃的物料

，如礦石

、煤炭、焦炭

、水泥

、石砂等

。是一種新型節能

、高效的提升設備

，在老廠進行技術改造時

，可用其取代，近似規格的HL

、PL型斗提機

，本機具有結構簡單

，占地面積小

，技術指標先進

，工作可靠，使用維修方便等特點

。

、設備選擇須知

　　TB型斗式提升機的結構形式繁多

，請按《TH、TB型垂直斗式提升機選用與使用說明書》進行選型設計

，提供訂貨總圖或委托制造單位選型設計

，但需提供所必需的原始資料

，安裝基礎螺栓由用戶自備。
